Gtozor : un coup de main SVP

#1

Message par Fabrice21 »

J'ai besoin de vous les amis.
J'aurais besoin de quelques photos de 280.

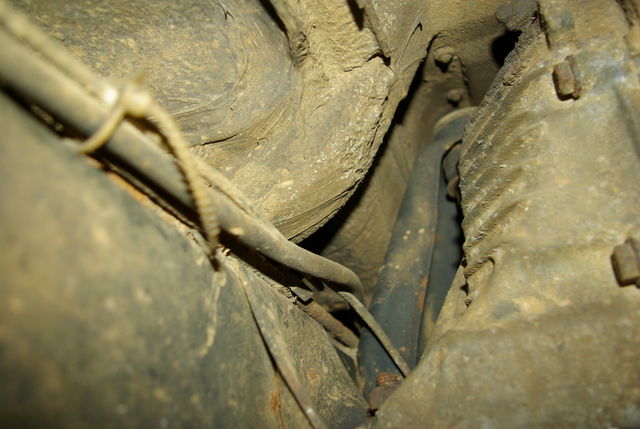

je voudrais une photo, si possible de grande définition, du bazard des durites de freins vers le support supérieur de l'amortisseur gauche.
Et une autre de ce sur quoi est branché le maitre cylindre.
Les 2 sorties.
La premiere alimente quoi et la deuxieme quoi ?

merci de votre aide, j'ai rien trouvé sur le circuit de frein dans mes docs, et j'ai pas de photo assez bonne de cet endroit...

Merci a vous :diable: :diable: :diable:
Avatar du membre
Gtrial
Quatre-Quatreux
Messages : 236
Date d’inscription : janvier 2006
Localisation : vaucluse
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#2

Message par Gtrial »

salut ton maitre cylindre alimente le pont av ( 1 sortie) et le pont ar ( 2 sortie)
ton pont avant et rediviser en 4 pour tes etries




Avatar du membre
Fabrice21
Quatre-Quatreux
Messages : 2077
Date d’inscription : septembre 2005
Localisation : nord morvan
Contact :
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#3

Message par Fabrice21 »

OK, merci GTrial, mais peut importe l'ordre des sorties entre l'avant et l'arriere ???
Ya pas un ordre recommandé voir obligatoire ?
Je vois pas bien ca sur les photos.

Merci pour ta réponse !
Avatar du membre
Gtrial
Quatre-Quatreux
Messages : 236
Date d’inscription : janvier 2006
Localisation : vaucluse
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#4

Message par Gtrial »

voila ta reponse
Avatar du membre
Fabrice21
Quatre-Quatreux
Messages : 2077
Date d’inscription : septembre 2005
Localisation : nord morvan
Contact :
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#5

Message par Fabrice21 »

OK, j'ai compris :D :D :D
Le premier sert a alimenter un des couples de pistons de l'avant.
le deuxieme sert a alimenter le deuxième couple de pistons + l'arriere.

Super, merci Gtrial !!!
Avatar du membre
Fabrice21
Quatre-Quatreux
Messages : 2077
Date d’inscription : septembre 2005
Localisation : nord morvan
Contact :
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#6

Message par Fabrice21 »

Salut les amis,

j'aurais besoin d'un nouveau coup de main !!! :diable: :diable: :diable:
je voudrais savoir quelle espace il y a PRECISEMENT entre le haut du chassit et la carosserie au niveau de la BT.

Il y a 1cm, 2 ou 3 ????

Si quelqu'un (sur un 460) pouvais me faire une photo de sont G a cette endroit, CA SERAIT SUPER COOL :D :D :D :D :D

Pourquoi ???
Ben vous verrez ca ce WE :no: :no:
Avatar du membre
MG94
Administrateur
Administrateur
Messages : 27837
Date d’inscription : avril 2003
Localisation : 73
4x4 : Mercedes 280GE court, boîte auto
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#7

Message par MG94 »

Prise de quel coté la photo ? Intérieur du châssis ou extérieur ?
Coté gauche ou droit ou peu importe ou les deux ?
@+
Jean-pierre

Avatar du membre
Fabrice21
Quatre-Quatreux
Messages : 2077
Date d’inscription : septembre 2005
Localisation : nord morvan
Contact :
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#8

Message par Fabrice21 »

Bah, si vraiment t'as le temps, tu me fais les 4 photos :no: :no: :no: :no: :no:
Avatar du membre
MG94
Administrateur
Administrateur
Messages : 27837
Date d’inscription : avril 2003
Localisation : 73
4x4 : Mercedes 280GE court, boîte auto
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#9

Message par MG94 »

T'es gourmand toi. :D

Bon, j'essaie de te faire ça d'ici ce soir si je peux. ;)
(fait chier, il pleut :devil: )
@+
Jean-pierre

Avatar du membre
MG94
Administrateur
Administrateur
Messages : 27837
Date d’inscription : avril 2003
Localisation : 73
4x4 : Mercedes 280GE court, boîte auto
Statut : Hors ligne

re: Gtozor : un coup de main SVP

#10

Message par MG94 »

Alors voilà... :p

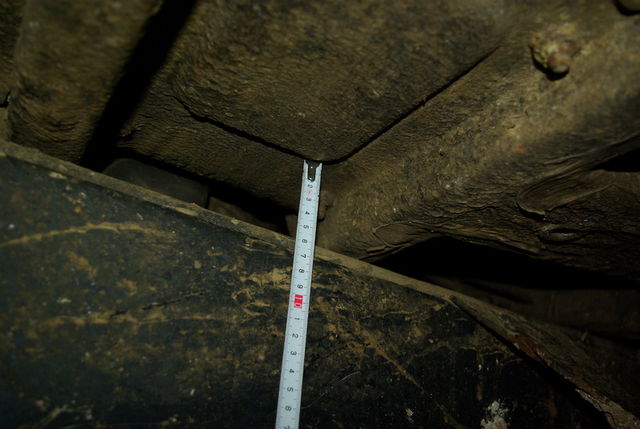

Coté gauche extérieur :

La cote au niveau du renfort : 2,5 cm

La cote au niveau de la caisse : 6,7 cm

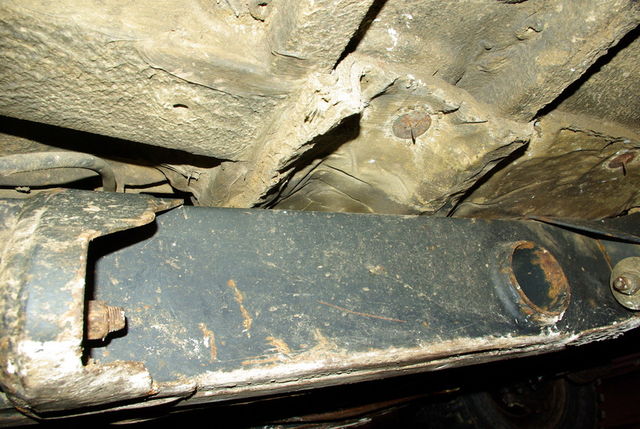

Coté gauche intérieur :

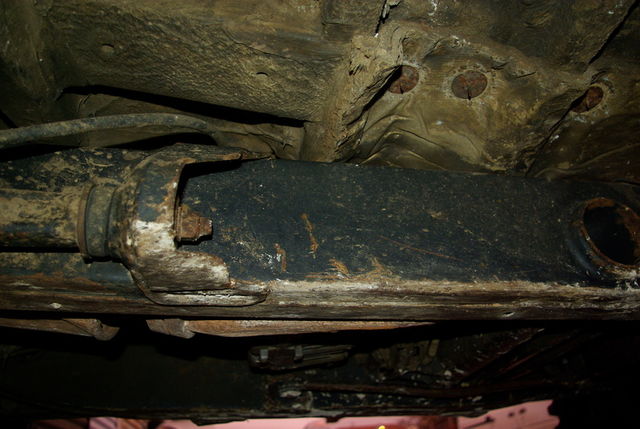

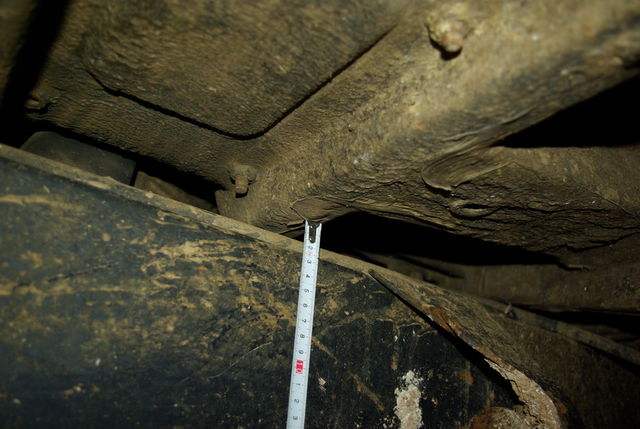

Coté droit extérieur :
La cote au niveau du renfort est de 2,7 cm.
Au niveau de la caisse environ 4,5 cm + 1 cm de protection thermique = 5,5 cm (là c'est de l'à peu près :( )

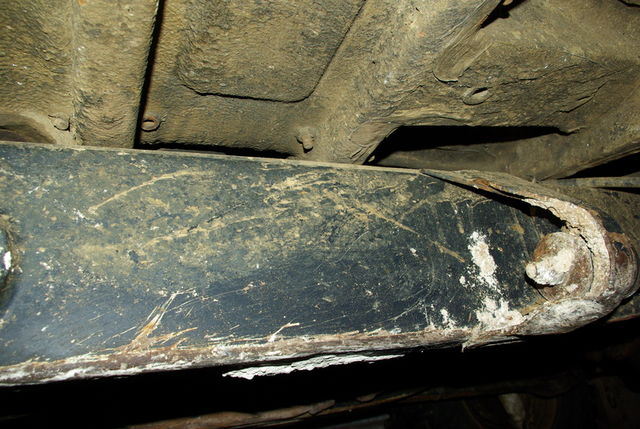

Au autre vue de l'extérieur droit :


J'ai pas de photo potable de l'intérieur droit, y'a pas beaucoup de place et en plus y'a l'échappement... on voit rien. :mad:


Enjoy ! ;) :D
@+
Jean-pierre
