Support de nav pour Samsungs

#1

Message par beurk »

Ci joint la dernière réalisation pour tablette et smartphone Samsung.
- Samsung Ace & Tab2 7' + ozi
- nylon de planche à découper pour récupérer les gorges
- Support de smart à 5 francs six-sous
- Support RamMount
- Visserie inox

L'utilité des gorges

Le dessous

Montage en 2 parties pour faire coulisser la tablette

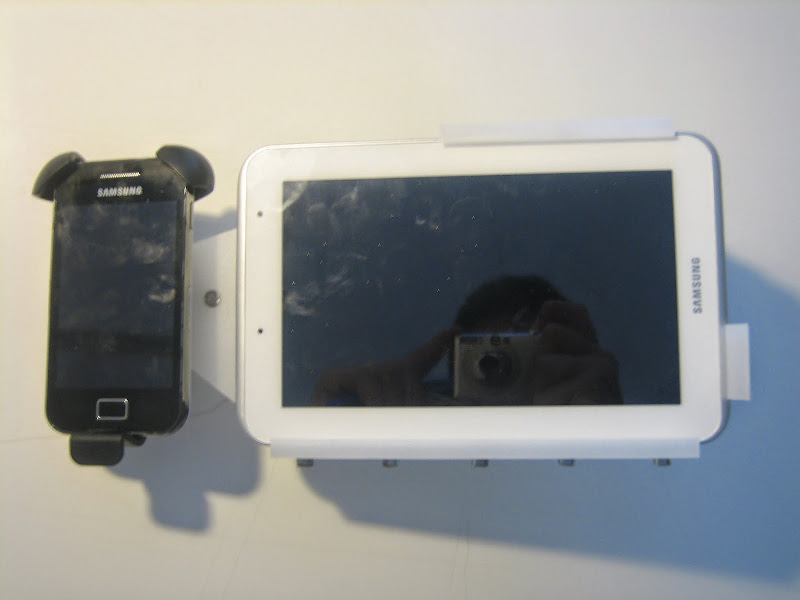

L'ensemble

En position

Pas de masquage au niveau du rétro intérieur
Avatar du membre
floflo68
Quatre-Quatreux
Messages : 3790
Date d’inscription : février 2010
Localisation : 68 alsace
Statut : Hors ligne

re: Support de nav pour Samsungs

#2

Message par floflo68 »

c'est simple et bien fait
tu as pris quel épaisseur de "Macrolon"
par contre je trouve l'emplacement un peut haut pour la lecture et aussi d’ailleurs pour aller tapoter sur la tablette
[HR][/HR]salut :)
:clap:Hilux lounge cellule T&F
Avatar du membre
Grain.de.Sable
La Pasionaria
Messages : 26815
Date d’inscription : septembre 2005
Contact :
Statut : Hors ligne

re: Support de nav pour Samsungs

#3

Message par Grain.de.Sable »

mazette ... du plastique comme sur un tupperware :elan:



de rien ... :elan:
Avatar du membre
beurk
Quatre-Quatreux
Messages : 16988
Date d’inscription : octobre 2007
Contact :
Statut : Hors ligne

re: Support de nav pour Samsungs

#4

Message par beurk »

floflo68 a écrit :c'est simple et bien fait
tu as pris quel épaisseur de "Macrolon"
par contre je trouve l'emplacement un peut haut pour la lecture et aussi d’ailleurs pour aller tapoter sur la tablette
C'est pas du Macrolon, c'est une planche à découper en nylon (avec gorges pour récupérer le jussssssss) de 7mm.
Pour l'emplacement, ça fait 6 ans que je roule comme ça et c'est pour moi, le meilleur emplacement.
Le dual display, c'est pour avoir un zoom et une vue d'ensemble en même temps pour éviter le tapotage de tablette :D
Avatar du membre
floflo68
Quatre-Quatreux
Messages : 3790
Date d’inscription : février 2010
Localisation : 68 alsace
Statut : Hors ligne

re: Support de nav pour Samsungs

#5

Message par floflo68 »

beurk a écrit :C'est pas du Macrolon, c'est une planche à découper en nylon (avec gorges pour récupérer le jussssssss) de 7mm.
Pour l'emplacement, ça fait 6 ans que je roule comme ça et c'est pour moi, le meilleur emplacement.
Le dual display, c'est pour avoir un zoom et une vue d'ensemble en même temps pour éviter le tapotage de tablette :D
7 mm faut pas rater son coup pour faire les avant-trous des vis ni que ça parte de travers je ne fais qu :clap: une si belle réalisation
et pour la position si ça te va et bien tant mieux
[HR][/HR]salut :)
:clap:Hilux lounge cellule T&F
JMTT
Statut : Hors ligne

re: Support de nav pour Samsungs

#6

Message par JMTT »

Grain.de.Sable a écrit :mazette ... du plastique comme sur un tupperware :elan:



de rien ... :elan:
même pô, trop cher pour nous le tupp .....

'reusement Kikéa est là :D
Avatar du membre
zounours63
Modérateur
Messages : 10494
Date d’inscription : novembre 2009
Localisation : A côté de la fabrique à billets
Statut : Hors ligne

re: Support de nav pour Samsungs

#7

Message par zounours63 »

Pas mal comme idée. :)
Ya un copyright dessus :hein: :D

Avec ce matériau ça ferai plus propre que mes bouts d'alu :lol:
Wildtrak en apprentissage ...

ImageImageImage Image
Avatar du membre
beurk
Quatre-Quatreux
Messages : 16988
Date d’inscription : octobre 2007
Contact :
Statut : Hors ligne

re: Support de nav pour Samsungs

#8

Message par beurk »

floflo68 a écrit :7 mm faut pas rater son coup pour faire les avant-trous des vis ni que ça parte de travers je ne fais qu :clap: une si belle réalisation
et pour la position si ça te va et bien tant mieux
J'ai fais un guide en placo 5mm (en forme de L) avec un trou, c'est plus pratique pour maintenir et tu n'as qu'a faire un seul trou propre :D
J'ai utilisé des vis CHC de 4mm, perçage 2.5 + taraudage....comme dans du beurre :lol:
Avatar du membre
beurk
Quatre-Quatreux
Messages : 16988
Date d’inscription : octobre 2007
Contact :
Statut : Hors ligne

re: Support de nav pour Samsungs

#9

Message par beurk »

JMTT a écrit :même pô, trop cher pour nous le tupp .....

'reusement Kikéa est là :D
kikea trop chèr mon fils......va à farfouille pour 2€50 :lol: :lol: :lol:
kiadi que les landeux étaient des morts la faim :elan:
Avatar du membre
beurk
Quatre-Quatreux
Messages : 16988
Date d’inscription : octobre 2007
Contact :
Statut : Hors ligne

re: Support de nav pour Samsungs

#10

Message par beurk »

Grain.de.Sable a écrit :mazette ... du plastique comme sur un tupperware :elan:
de rien ... :elan:
C'est pas du plastique, c'est du nylon :elan:
