Boitoto ????

[Fabrice21]

J'ai trouvé sur cette photo la réponse a une de mes questions, le gros tuyau, c'est le niveau....

[tiotkalvas]

je pourrais te mettre une photo de la boite , mais pas d'un ensemble (j'en ai pas d'assembler acctuellement!

Mais je vais essayé de te filer un coup de main dans ton aventure !!

[Feub]

Oui c'est le niveau + remplissage aussi très très souvent!
Et il y a toujours un radiateur, car dans le convertisseur de couple ca chauffe dur!

[MG94]

Exact : niveau + remplissage (prévoir très petit entonnoir ).

La dérivation vers le radiateur d'huile ce sont les deux raccords situés sur la cloche du convertisseur de couple juste à ras du carter (visible sur certaines photos).

D'ici demain soir au plus tard, je te fais des photos détaillées de la tranglerie qui passe au dessus du moteur.

[Fabrice21]

Donc ya un radiateur d'huile spécial.
Tu peux lui aussi me le prendre en photo STP ?
Merci encore MG !!!

[MG94]

Pas de problème... sauf si c'est celui est intégré au bas du radiateur moteur. Je vérifierais en même temps.

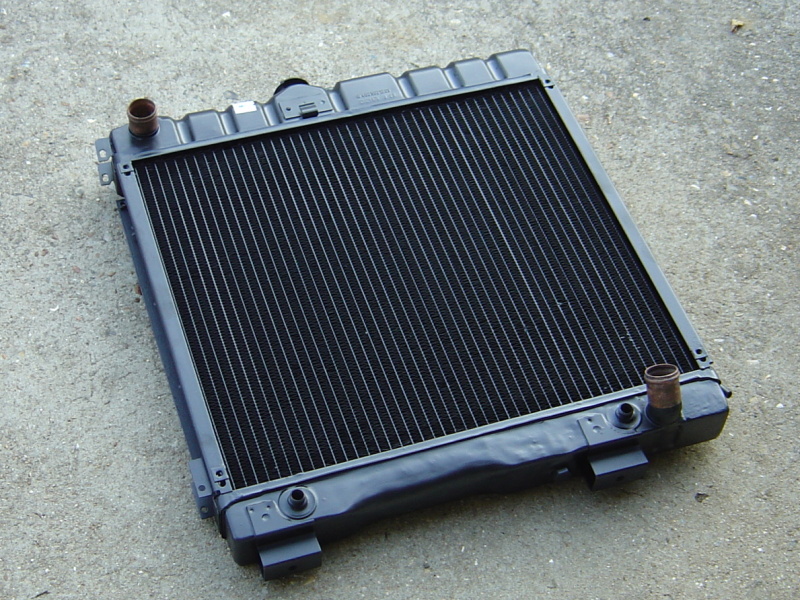

Si c'est ça, il s'agit des deux petits raccords qu'on voit sur cette photos :

(mon radiateur tout beau/tout propre suite à une petite remise en état ).

Sinon il y a le petit radiateur vertical situé sur la gauche du radiateur principal mais ça doit être le radiateur d'huile moteur.

[Antho]

Pas de problème... sauf si c'est celui est intégré au bas du radiateur moteur. Je vérifierais en même temps.

Si c'est ça, il s'agit des deux petits raccords qu'on voit sur cette photos :

(mon radiateur tout beau/tout propre suite à une petite remise en état ).

Sinon il y a le petit radiateur vertical situé sur la gauche du radiateur principal mais ça doit être le radiateur d'huile moteur.

Je suis pas un pro mercedes mais ça ne serrais pas le contraire ?

[MG94]

A priori non mais je vérifierais quand même, je suis pas sur à 100%.

[MG94]

Je confirme, le radiateur de boite est bien intégré au bas du radiateur d'eau (les canalisations rigides courent de chaque coté du carter d'huile et le raccordement se fait au radiateurs avec deux durites souples d'une vingtaine de cm).

Fabrice, tes photos sont là : http://quatre-quatre.com/download/tring ... e_auto.zip

[Fabrice21]

Génial !
Pour le radiateur, pas de pb, j'en bricolerais un
de toute façn, mon radiateur d'eau est a l'arriere et c'est un radiateur de C25, et radiateur d'huile, j'en ai plus !
En revanche, j'ai repéré en angleterre des jolies petits radiateur en alu qui serait bien sympa pour ca
