Jauge à réservoir d'eau

[aucris]

Oui mais ça à l'avantage de ne jamais tomber en panne et je chauffe 50l d'eau à 40° en 20mn.

[Joepatine]

Oui mais ça à l'avantage de ne jamais tomber en panne et je chauffe 50l d'eau à 40° en 20mn.

Peux-tu m'en dire plus, notamment sur la mise en place de tous les tuyaux, de l'étanchëité sur le réservoir et tout et tout?

[aucris]

Il faut que je fasse un repportage avec photos se sera plus explicite d'autan plus que mon système est assez sophistiqué. Dans un petit moment le temps de faire quelques tofs.

[Joepatine]

Il faut que je fasse un repportage avec photos se sera plus explicite d'autan plus que mon système est assez sophistiqué. Dans un petit moment le temps de faire quelques tofs.

Sophistiqué... Pas breveté, j'espère???

[aucris]

Donc voilà le cuircuit d'eau chaude se fait grace à un échangeur branché sur le circuit de refroidissement. Le circuit se fait en circuit ouvert ou fermé. Je m'explique. Grace à un système de vanne soit je renvoie l'eau dans le réservoir (circuit fermé) soit je l'envoie vers la douchette (circuit ouvert) (voir Schéma). Une sonde plongée dans le résevoir contrôle la température de l'eau et coupe automatiquement la pompe lorsque la température programmée est atteinte. Grace à un inter 3 positions je peut quand même allumer la pompe indépendamment.
voir le schéma de principe en pièce jointe (format Word) et voici les tofs

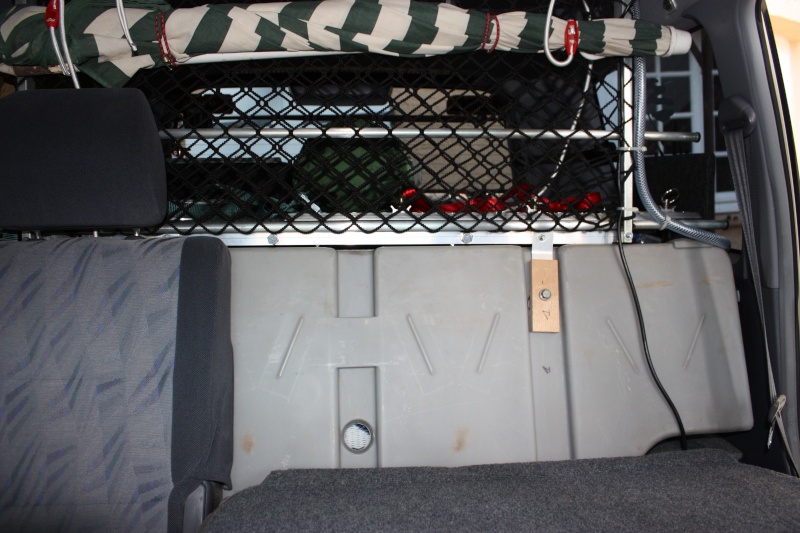

Le réservoir avec mise à l'air et passage de sonde sur la droite


Le réservoir vu de derrière


Le système de vannes

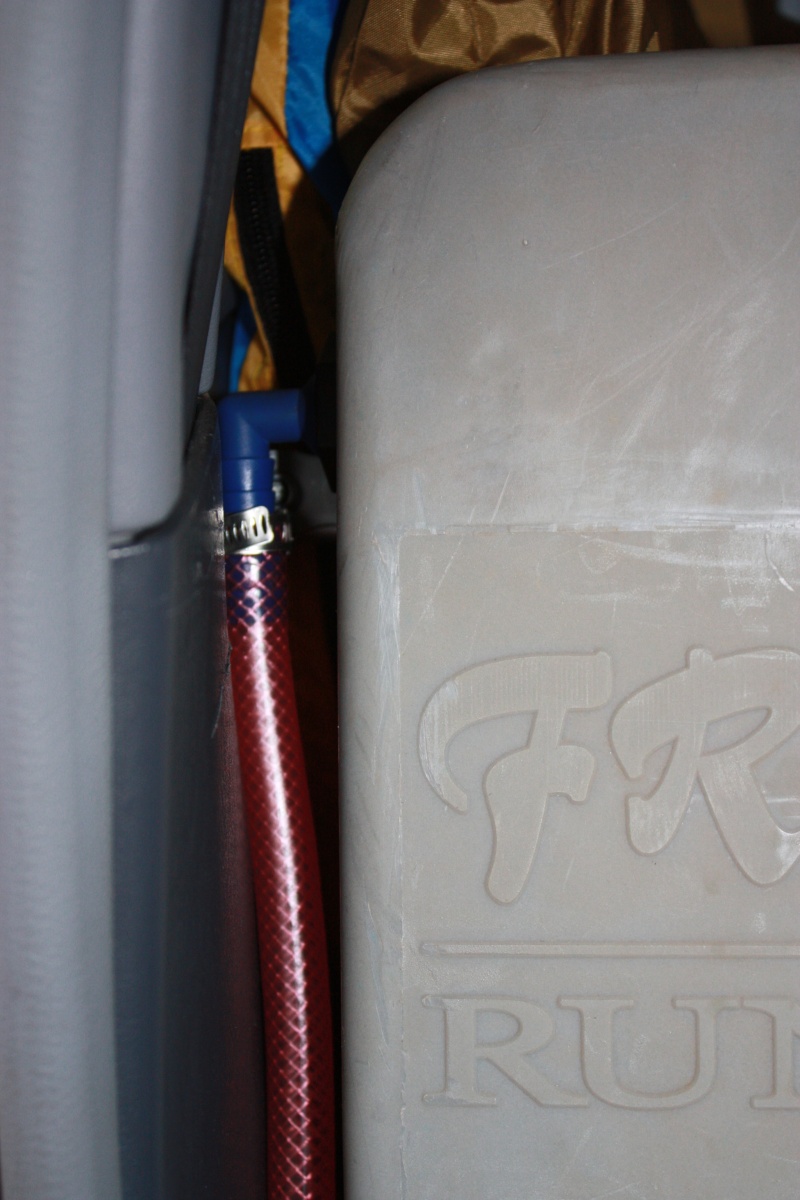

La remontée dans le réservoir en circuit fermé


L'échangeur


L'afficheur de température


Et enfin la sortie vers la douchette

[Joepatine]

Super, mais trop compliqué pour moi...
Je pense que Pat va devoir se contenter d'un jerrican avec casserole d'eau sur gaz
par contre ton réservoir, il fait combien de contenance et où l'as-tu commandé?

[aucris]

Je l'ai trouvé d'occase un coup de bol car je pense que c'est introuvable en occase. Il fait je crois 50l

[Joepatine]

Je l'ai trouvé d'occase un coup de bol car je pense que c'est introuvable en occase. Il fait je crois 50l

Et sinon, en neuf
T'es sur qu'il fait que 50l

[aucris]

Tu en trouves chez Off Road Attitude et en plus en ce moment ils sont en promo
http://www.offroadattitude.com/new/accu ... menu1=2296

[Joepatine]

Tu en trouves chez Off Road Attitude et en plus en ce moment ils sont en promo
http://www.offroadattitude.com/new/accu ... menu1=2296

Vu, OK masi finalement je vais rester avec mon 70l, 50l c'est trop juste.
Merci du renseignement.
