Filtration du gasoil de votre deuxième réservoir ?

[110-HCPU-CR]

Les raccords style psa , ca se trouve ou ?

Concession, casses autos, LbC, Ebay... les HDI Peugeot Citroën ça manque pas y compris au bout du monde pour trouver des raccords et durites à l'identique.


Cette solution "piquée à PSA" est en fait fiable (aucune modif faite sur leur circuit) et dépannable facilement vu que c'est plug and play

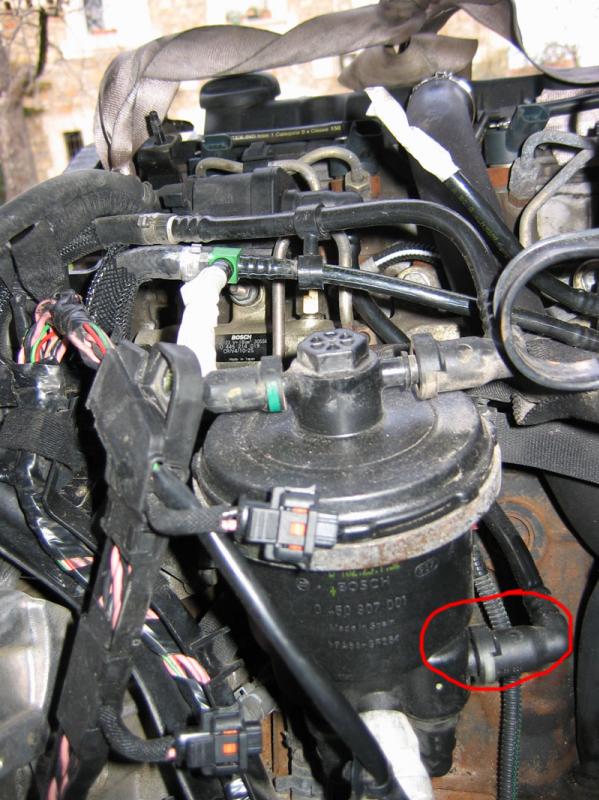

Le T (en vert au mileu) est ses connecteurs sur le moteur HDI Peugeot :



Démontage et remontage du T sur le DEF à l'identique :

[110-HCPU-CR]

Les raccords style psa , ca se trouve ou ?

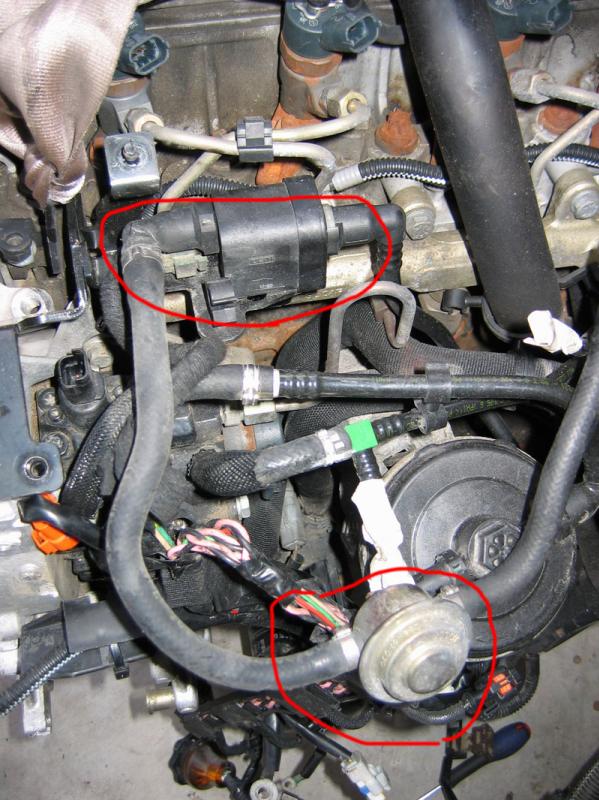

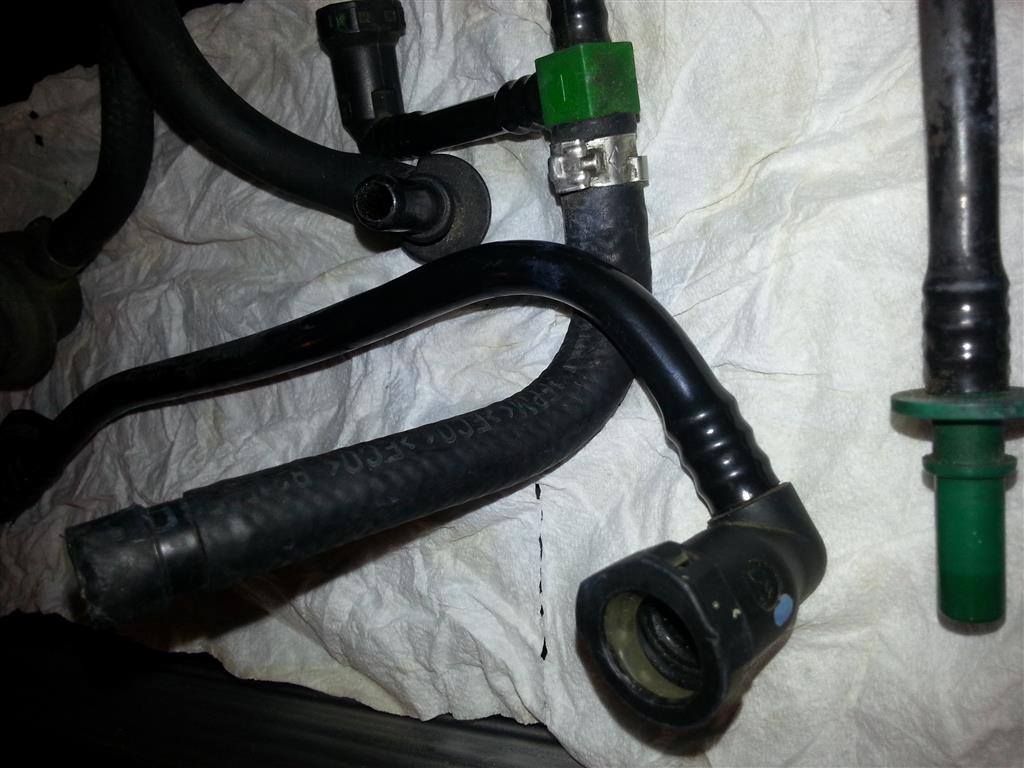

En complément des autres photos gros plan sur le circuit du T (en vert) avec ses durites "empruntées" à PSA et montées en l'état :



La durite cerclée en rouge permet de faire une connexion optionnelle pour purger le circuit avec la pompette du porte filtre Peugeot

[110-HCPU-CR]

Petit UP

Contrairement aux médisants tout marche parfaitement depuis septembre que c'est installé

[rover17]

Tant mieux
Perso aucune confiance dans ces connexions clipsées qui finissent par casser ou fuir à terme

[patric361]

Intéressant, même si c'est vrai que ca fait un peut usine à gaz toute ces durites interconnectées !

Petite question, histoire de voir si j'ai bien comprit: Tu as une pompe électrique dans le réservoir sup qui envois dans la durite de retour du GO vers le reservoir principal pour le remplir (en passant à travers le filtre que tu as rajouté). Tu as aussi sur cette ligne la un Té pour alimenter le webasto, et donc la nuit ta pompe elec du reservoir sup tourne en permanence pour alimenter le webasto ? (cas d'un bivouac avec chauffage) Sinon pour le transfert tu la fait tourner à la demande en fonction du remplissage que tu veut ?

Merci pour le partage, c'est toujours intéressant et je met des idées de coté pour le futur aménagement

[110-HCPU-CR]

Intéressant, même si c'est vrai que ca fait un peut usine à gaz toute ces durites interconnectées !

Petite question, histoire de voir si j'ai bien comprit: Tu as une pompe électrique dans le réservoir sup qui envois dans la durite de retour du GO vers le reservoir principal pour le remplir (en passant à travers le filtre que tu as rajouté). Tu as aussi sur cette ligne la un Té pour alimenter le webasto, et donc la nuit ta pompe elec du reservoir sup tourne en permanence pour alimenter le webasto ? (cas d'un bivouac avec chauffage) Sinon pour le transfert tu la fait tourner à la demande en fonction du remplissage que tu veut ?

Merci pour le partage, c'est toujours intéressant et je met des idées de coté pour le futur aménagement

Précision :

Non la pompe de transfert ne fait que vider le réservoir sup vers le réservoir principal via un filtre, un régulateur de pression et un clapet anti-retour (but éviter de remplir le réservoir sup en roulant).

La pompe du webasto tire le GO du réservoir par la durite de retour qui est plongeante dans le réservoir principal (une particularité intéressante du TD4).

Inutile donc de chercher à pomper différemment dans le réservoir principal des 110 TD4.

Dernière précision : avec les raccords rapides tout est réversible si besoin en cas de pépin (comme par exemple alimenter directement avec le réservoir sup. ou revenir à l'origine)


Quelques sites utiles pour ce type de modif :

http://www.electricite6-12-24volt.com/e ... sel_go.htm

http://www.autodiesel13.com/achat/cat-f ... tml?page=2


Mon clapet anti-retour (pas visible sur les photos) :

[110-HCPU-CR]

Tant mieux
Perso aucune confiance dans ces connexions clipsées qui finissent par casser ou fuir à terme

Ben vi

Mais on a plus que ça comme raccords sur nos TD4 modernes

Sur que dans 30 ans on en aura repiqué sur les vielles Pigeot (même raccords) pour se dépanner

[phil13]

dans 30 ans , si je suis pas mort, j’arriverai plus à monter dans un land

[Merou louche]

dans 30 ans , si je suis pas mort, j’arriverai plus à monter dans un land

cpafo

[jj-a110]

ben moi avec mon 110 , mon réservoir auxiliaire (60 litres) se trouve plus haut que le principale , j'ai un petit filtre jetable après ma vanne 1/4 de tour derrière le siège passager et juste un T sous le def et ça remplit le principale par gravité .
c'est très simple mais le truc c'est qu'il faut faire gaffe à la jauge car une fois le principale à débordé ... et oui c'est pas étanche c'est un modèle avec un bouchon comme les séries
c'est sûr que c'est un truc d'enfant à côté de vos montage de pro
